آلة التشكيل الحرارية المكونة من أربع محطات هي نظام تصنيع متخصص مصمم لإنتاج أجزاء بلاستيكية بكفاءة من خلال عملية مستمرة متعددة الخطوات. إنه يتميز بأربع محطات مميزة ، كل منها مخصص لمرحلة محددة من دورة التشكيل الحراري ، مما يتيح العمليات المتزامنة لزيادة الإنتاجية. فيما يلي انهيار للمحطات النموذجية ووظائفها:
1. محطة التحميل/التدفئة:
- يتم تغذية ورقة بلاستيكية في الجهاز (تلقائيًا أو يدويًا).
- يتم تسخين الورقة بشكل موحد باستخدام سخانات مشع حتى تصبح مرنة.
2. محطة تشكيل:
- يتم تشكيل البلاستيك المخففة باستخدام قالب. الفراغ أو الضغط أو القوة الميكانيكية يرسم الورقة على القالب لتحقيق النموذج المطلوب.
3. محطة التبريد:
- يتم تبريد الجزء الذي تم تشكيله (عبر المشجعين أو الماء أو الهواء المحيط) لتوحيد شكله وضمان استقرار الأبعاد.
4. محطة التفريغ/التشذيب:
- يتم قطع المواد الزائدة (فلاش) من الجزء باستخدام وفاة أو شفرات متكاملة.
- يتم طرد المنتج النهائي ، ويتم إعادة تدوير المواد الخردة أو التخلص منها.
المزايا الرئيسية:
- الكفاءة العالية: تسمح العمليات المتداخلة بالتدفئة المتزامنة ، والتشكيل ، والتبريد ، والتشذيب ، وتخفيض أوقات دورة.
- الاتساق: تم تحسين كل محطة لمهمتها ، مما يضمن جودة موحدة.
- قابلية التوسع: مثالية لإنتاج حدود عالية من عناصر مثل التغليف ومكونات السيارات والسلع الاستهلاكية.

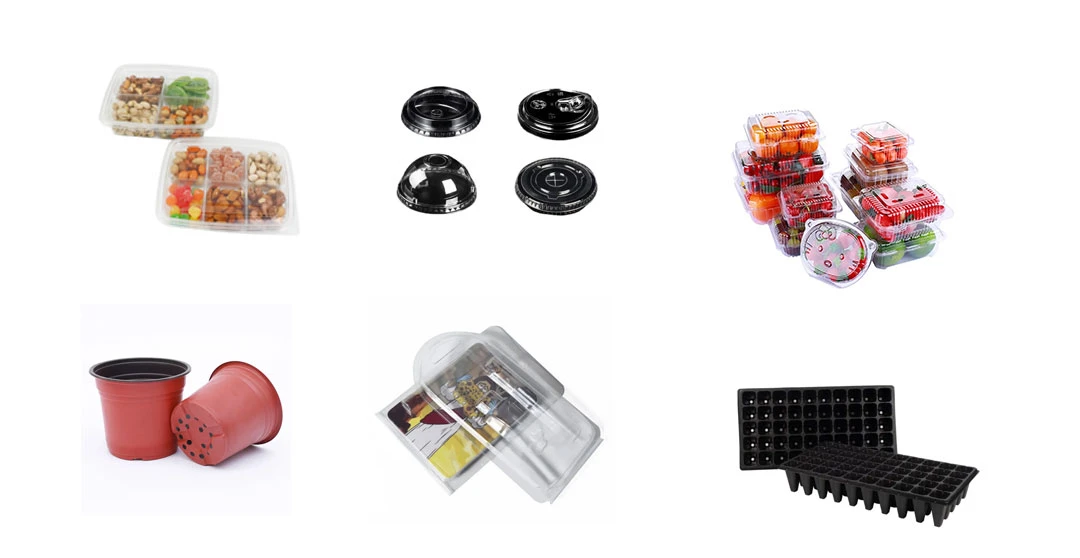

التطبيقات:
- التغليف (حزم نفطة ، clamshells)
- التصميمات الداخلية للسيارات واللوحات
- صواني الأجهزة الطبية
- علب الأجهزة
هذا الإعداد على الطراز الدوار هو سمة مميزة للتشكيل الحراري الصناعي وسرعة الموازنة والدقة للتصنيع الفعال من حيث التكلفة.
